Грамотная перевозка негабаритных грузов автотранспортом требует математической точности при расчете нагрузки на каждую ось автопоезда. Ошибочно полагать, что соблюдение общей разрешенной массы гарантирует безаварийный рейс. На практике дорожные датчики автоматических пунктов весогабаритного контроля (АПВГК) выписывают многотысячные штрафы тягачам с полуприцепами, общая масса которых укладывается в норматив специального разрешения, но нагрузка на одиночную ось тягача или тележку трала превышает допустимый порог всего на 5-10%.
Для строительной техники, буровых установок, трансформаторов и резервуаров характерно несимметричное распределение массы. Малейшее продольное или поперечное смещение оборудования на платформе приводит к локальной перегрузке ведущего моста тягача либо задней тележки трала. Инженеры транспортной компании РЕГИОН65ТК рассчитывают развесовку до подачи автопоезда под погрузку, исключая финансовые риски заказчика и срыв сроков доставки.

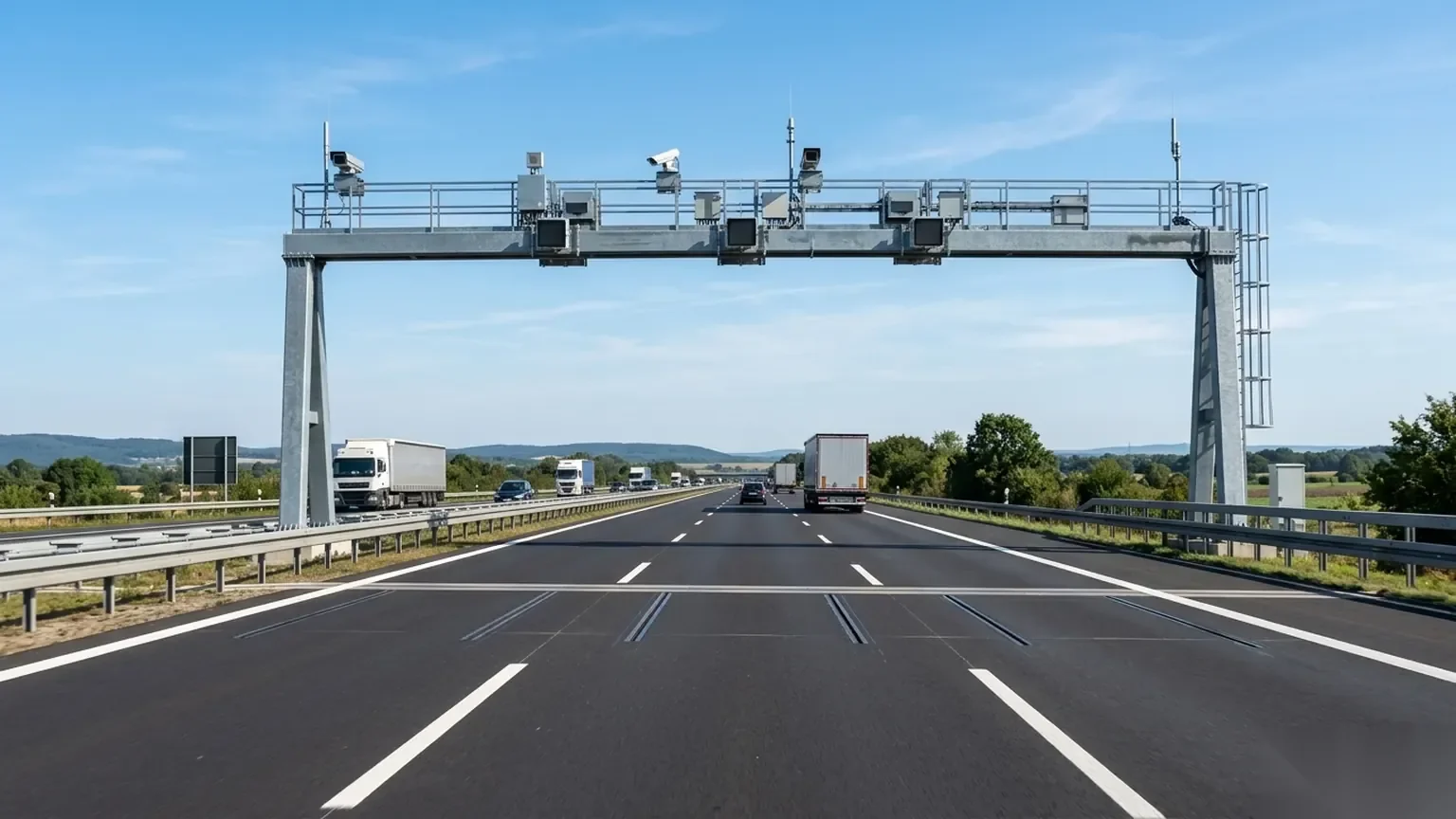

Автоматические пункты весогабаритного контроля (АПВГК): принцип динамического взвешивания
Рамка АПВГК работает без снижения скорости транспортного потока. В дорожное полотно на глубину верхнего слоя асфальтобетона вмонтированы пьезокварцевые или тензометрические весовые полосы. При наезде колеса датчик генерирует электрический импульс, амплитуда и продолжительность которого пропорциональны динамической силе давления колеса на поверхность дороги.
Информационная система сопоставляет сигналы от нескольких параллельных полос, определяет скорость проезда, количество осей, расстояния между ними и рассчитывает вес каждой группы скатов. Одновременно лазерные сканеры на П-образной металлической опоре считывают габаритные размеры (длину, ширину, высоту), а комплексы фотовидеофиксации распознают государственные регистрационные знаки тягача и полуприцепа.
Типы дорожных датчиков и измерительное оборудование рамки
На российских дорогах монтируют три основных типа сенсоров динамического взвешивания:
- Пьезоэлектрические полимерные кабели: компактные чувствительные элементы, реагирующие на динамическое сжатие. Они чувствительны к температуре асфальта и требуют постоянной температурной калибровки.
- Пьезокварцевые балки: жесткие модули высокой точности, сохраняющие стабильность параметров при широком диапазоне температур окружающей среды.
- Тензометрические балочные весы: стальные пластины со встроенными тензорезисторами, обеспечивающие максимальную точность измерения тяжелых автопоездов на скорости от 5 до 140 км/ч.
Почему суммарная масса в норме, а по осям фиксируется перегруз
Превышение по осям при корректной общей массе возникает по следующим причинам:
- Неверная точка центра тяжести: погрузка агрегата со смещенным силовым блоком (двигателем, лебедкой, противовесом) по геометрическому центру грузовой площадки приводит к тому, что 60-70% веса ложится на одну из тележек.
- Разница межосевых расстояний: допустимая нагрузка зависит от расстояния между соседними осями. Для сближенных осей тележки (менее 1.30 метра) разрешенная осевая масса значительно ниже, чем для осей с дистанцией свыше 2.0 метров.
- Неправильная работа подвески: перекос давления в пневмобаллонах полуприцепа вызывает перераспределение веса, при котором средняя ось трехосной тележки принимает на себя избыточное усилие.
Методика инженерного расчета осевых нагрузок и развесовки автопоезда
Перед погрузкой тяжеловесного оборудования рассчитывают статическое распределение масс между седельно-сцепным устройством (ССУ) тягача и колесной тележкой низкорамного трала. В расчете используют закон рычага первого рода и правило моментов сил относительно опорных точек.
Расчет нагрузки на седельно-сцепное устройство (ССУ) тягача
При размещении груза на полуприцепе возникают две основные опорные реакции: вертикальное давление на седло тягача (Nссу) и суммарная реакция колесной тележки трала (Nтел). Формула распределения массы груза (Q) имеет вид:
Nссу = Q * (L-X) / L
Nтел = Q * X / L
Здесь L обозначает расстояние между осью шкворня полуприцепа и центром межосевой тележки трала (базовая расчетная длина платформы), а X указывает точное расстояние от шкворня до центра тяжести погруженного оборудования. Смещая груз вперед по ходу движения (уменьшая координату X), увеличивают долю давления на ССУ тягача. Сдвигая груз назад к задним аппарелям, разгружают тягач и догружают колеса полуприцепа.

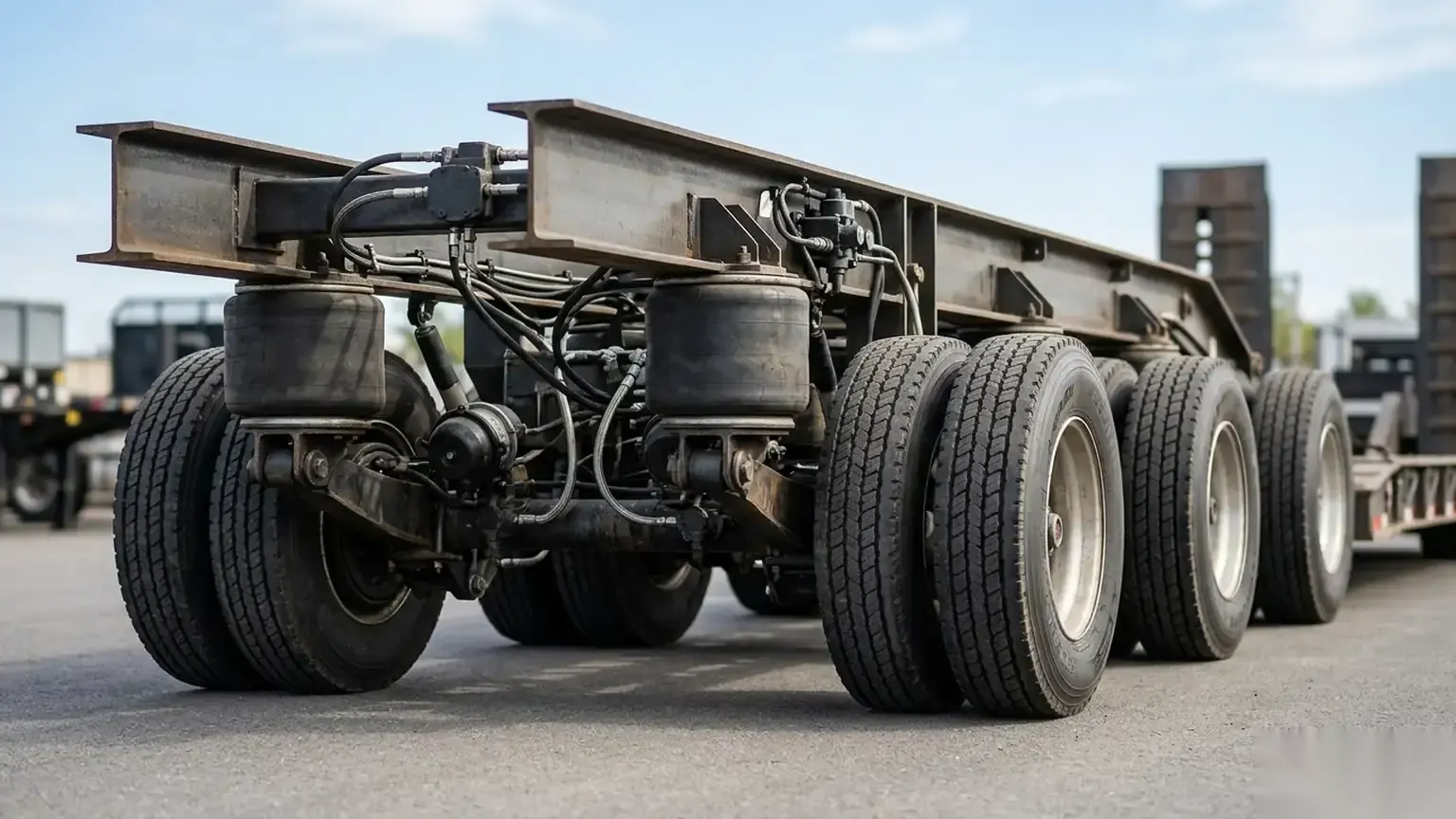

Распределение веса по межосевым тележкам полуприцепа
Полученное значение Nтел суммируют с собственной массой платформы и делят на количество осей тележки трала. Для корректной развесовки учитывают конструкцию подвески:
| Тип подвески полуприцепа | Особенности межосевого распределения | Рекомендации для проезда АПВГК |
|---|---|---|
| Пневматическая подвеска с авторегулировкой | Выравнивает давление между подушками за счет общей пневмомагистрали | Контролировать исправность крана уровня пола и исключить утечки воздуха |
| Рессорно-балансирная механическая тележка | Передает усилие через балансиры, склонна к запаздыванию на неровностях | Снижать скорость на деформированном асфальте во избежание пробоя рессор |
| Гидравлическая независимая подвеска | Группирует гидроцилиндры в замкнутые контуры, гарантирует равное давление | Оптимальный выбор для модульных тяжеловозов с нагрузкой свыше 12 тонн на ось |
Корректировка развесовки при смещенном центре тяжести груза
Для оборудования сложной формы (например, гусеничного экскаватора с навесным гидромолотом или трансформатора с вынесенным радиаторным блоком) центр тяжести находят методом поосного взвешивания порожней и груженой платформы либо вычисляют по координатам сборочных узлов. На тралах с раздвижной рамой (телескопах) положение шкворня и длину площадки адаптируют под конкретный агрегат, добиваясь строго нормативных показателей по всем осям.

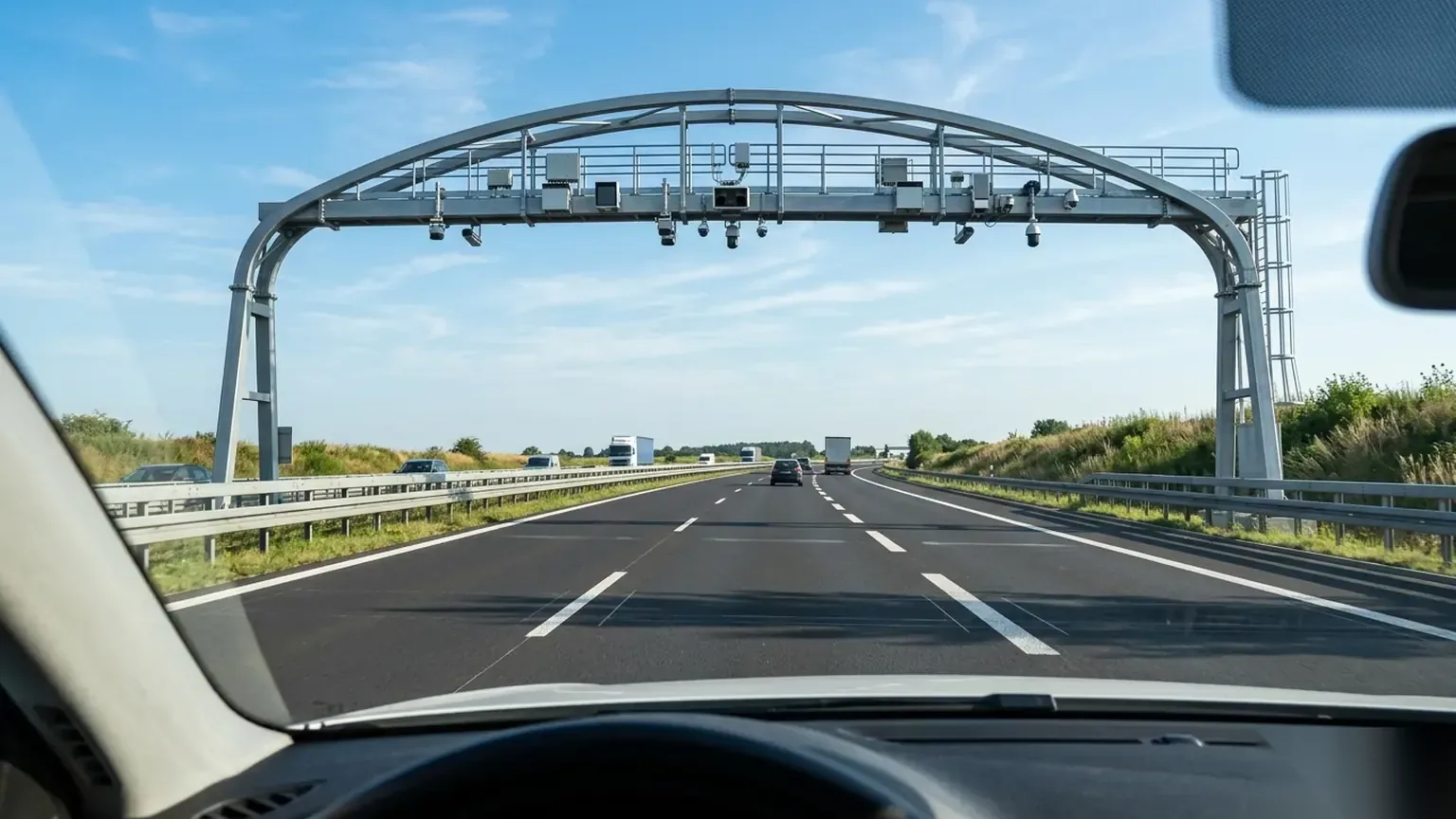

Динамические факторы при проезде рамки: как избежать паразитных всплесков веса
Автоматические рамки фиксируют не статическую массу, а мгновенный импульс силы колеса при соприкосновении с датчиком. Любое резкое действие водителя в зоне измерений способно искусственно завысить показания на 15-30%.
Влияние торможения, разгона и колебаний пневмоподвески
Водители допускают грубейшую ошибку, резко нажимая на тормоз непосредственно перед аркой АПВГК при виде информационного табло. При служебном торможении возникает продольный динамический момент сил:
- Передняя ось тягача перегружается на 1.5-2.5 тонны из-за эффекта клевка кабины вперед.
- Ведущая тележка тягача частично разгружается, а передняя ось тележки трала испытывает пиковое воздействие на сжатие.
- Резкий разгон дает противоположный эффект, перегружая задние мосты тягача тяговым моментом.
Правило прохождения рамки: автопоезд пересекает створ датчиков с постоянной скоростью 40-50 км/ч на фиксированной передаче, без торможений, ускорений и переключения скоростей.
Траектория движения, боковой снос и влияние колейности
Датчики вмонтированы параллельно дорожной разметке. Пересечение контрольной линии по диагонали или перестроение из полосы в полосу искажает распознавание расстояния между колесами тележки. Система принимает сближенные оси за одиночные, применяя к ним более жесткие весовые лимиты. Проезжать измерительный рубеж необходимо строго по центру полосы прямолинейно.
Штрафы по статье 12.21.1 КоАП РФ и финансовые риски перевозчика
Статья 12.21.1 КоАП РФ регламентирует ответственность за нарушение правил движения тяжеловесного транспорта. При фиксации камерами АПВГК протокол выписывают на собственника транспортного средства (юридическое лицо или индивидуального предпринимателя) по максимальной планке штрафа.
Градация штрафов за осевой перегруз на собственника транспортного средства
| Превышение осевой нагрузки или общей массы | Штраф при автофиксации АПВГК (на собственника ТС) | Штраф при остановке инспектором Ространснадзора |
|---|---|---|
| От 2% до 10% (без спецразрешения или сверх разрешения) | 150 000 рублей | от 100 000 до 150 000 рублей |
| От 10% до 20% | 300 000 рублей | от 200 000 до 300 000 рублей |
| От 20% до 50% | 450 000 рублей | от 350 000 до 450 000 рублей |
| Свыше 50% | 500 000 рублей | от 400 000 до 500 000 рублей (или лишение прав водителя) |
Скрытые убытки: эвакуация на спецстоянку и срыв графика поставки
Финансовые потери не ограничиваются квитанцией штрафа. Если автопоезд задерживает экипаж Ространснадзора на стационарном посту, трал принудительно эвакуируют на специализированную стоянку до устранения перегруза. Перегрузить неделимый экскаватор или промышленный блок на штрафстоянке технически невозможно без крана грузоподъемностью 50-100 тонн. Сутки простоя специализированного автопоезда и штрафные санкции заказчика за срыв монтажа оборудования часто превышают стоимость самой перевозки.
Алгоритм действий при некорректных замерах рамки и получение акта
Оборудование АПВГК нередко дает сбои из-за деформации дорожного полотна, налипания мокрого снега, просадки датчиков или температурного расширения асфальта. Перевозчик имеет законное право оспорить незаконное постановление в течение десяти суток с момента получения постановления.
Сверка данных с ФГИС АРШИН и паспортом измерительного комплекса
Первый шаг проверки: поиск идентификационного номера рамки в Федеральном информационном фонде по обеспечению единства измерений (ФГИС «АРШИН»). Запрашивают данные о действующем свидетельстве о поверке. Просроченная поверка измерительного комплекса или несовпадение заводского номера датчиков аннулирует результаты измерений.
Обследование дорожного полотна и фиксация колейности в зоне датчиков
ГОСТ Р 57144-2016 устанавливает жесткие требования к геометрическим параметрам дорожного полотна за 100 метров до датчиков и 50 метров после них:
- Глубина колеи в зоне установки измерительных датчиков не должна превышать 10 миллиметров.
- Продольный уклон дороги не должен превышать 20 промилле, а поперечный уклон должен быть строго нормативным.
- Наличие выбоин, наплывов асфальта и трещин в измерительной зоне служит прямым основанием для признания показаний недействительными.
Юристы запрашивают в территориальном управлении автодорог акты контрольных инструментальных обследований участка дороги на дату вынесения постановления.
Досудебное обжалование постановления в Ространснадзор и суд
Жалобу подают вышестоящему должностному лицу Ространснадзора либо в районный суд по месту нахождения автоматической рамки. К заявлению прикладывают:
- Специальное разрешение ФКУ Росдормониторинг с согласованным маршрутом.
- Транспортную накладную с указанием заводской массы груза по паспорту изготовителя.
- Акт поосного контрольного взвешивания на стационарных поверенных весах при выезде с базы грузоотправителя.
- Справку Росгидромета о неблагоприятных погодных условиях (шквальный боковой ветер, снегопад, обледенение), нарушивших условия корректной работы оптических сканеров.

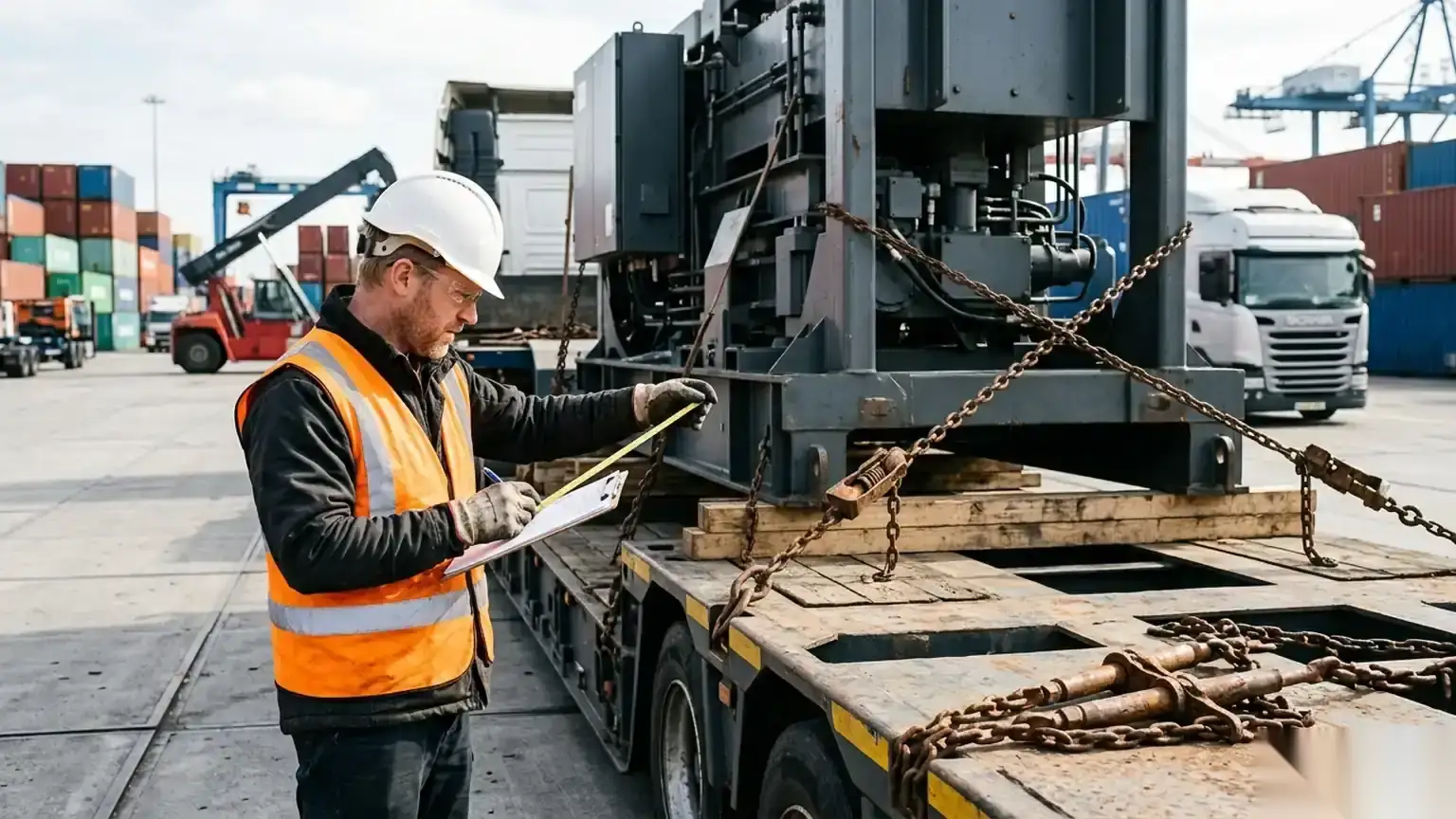

Чек-лист инженера по логистике перед отправкой тяжеловесного трала
Для предотвращения штрафов на весогабаритном контроле соблюдайте пошаговый порядок контроля перед рейсом:
- Проверка паспорта груза: запросите точный весовой чертеж оборудования с указанием координат центра тяжести.
- Математический расчет развесовки: рассчитайте положение груза на площадке по формуле рычага для соблюдения нагрузок на ССУ тягача и тележку трала.
- Контрольная разметка платформы: нанесите метку центра тяжести на борта полуприцепа перед установкой оборудования автокраном.
- Инспекция пневмосистемы: проверьте работоспособность кранов управления подвеской и одинаковое давление во всех баллонах тележки.
- Поосное контрольное взвешивание: взвесьте автопоезд на стационарных весах грузоотправителя перед выездом на федеральную дорогу.
- Инструктаж водителя: зафиксируйте требование прямолинейного движения через рамки АПВГК на стабильной скорости без торможений.
Вопросы и ответы по весовому контролю и осевым нагрузкам (FAQ)
Ответы специалистов логистической компании РЕГИОН65ТК на частые вопросы заказчиков негабаритных грузоперевозок:
Какая погрешность измерений установлена для динамических весов АПВГК?
По стандартам Росстандарта допустимая погрешность измерений массы автопоезда в движении составляет до 5%, а погрешность измерения нагрузки на одиночную или сближенную ось составляет до 10-11%. Если зафиксированное превышение укладывается в рамки инструментальной погрешности прибора, штраф подлежит отмене.
Помогает ли подъемная ось (ленивец) снизить нагрузку на тележку при проезде рамки?
Подъемная ось обязана быть опущена при перевозке тяжеловесного груза. Если ленивец поднят, нагрузка распределяется на оставшиеся оси тележки, что моментально вызывает критический перегруз на датчиках АПВГК. Опускание оси увеличивает пятно контакта и снижает давление на каждую ось.
Можно ли избежать штрафа, если специальное разрешение оформлено на большую общую массу?
Спецразрешение жестко регламентирует не только общую массу автопоезда, но и допустимую нагрузку на каждую конкретную ось. Превышение согласованной в разрешении осевой нагрузки даже на 200 килограммов расценивается как движение с нарушением условий разрешения и влечет наложение штрафа.
Что делать, если штраф пришел за габарит по высоте из-за тента или антенны?
Оптические лазерные датчики рамки могут зафиксировать развевающийся на ветру угол укрывного брезента или радиоантенну за превышение габарита. В жалобе указывают характер выступающей гибкой детали и прикладывают фотоматериалы крепления груза с жесткими габаритными границами металлоконструкций.
